Wind and Air Speed Calculator

Speziell konstruiert für die Boeing 247-D

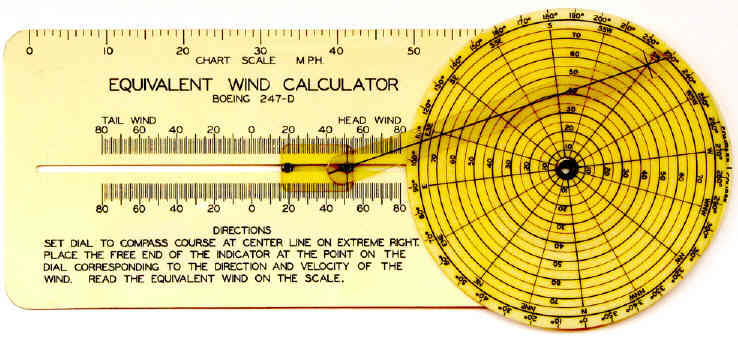

Der Equivalent Wind Calculator berechnet den aus Seitenwind resultierenden Gegen- oder Rückenwindanteil.

Die Drehscheibe wird am Strich ganz rechts auf die Flugrichtung eingestellt (hier etwa West). Die Spitze (Kreuz rechts) des beweglichen Zeigers wird auf die Windgeschwindigkeit und Windrichtung eingestellt (hier 70 mph aus Südwest). Auf der horizontalen Skala kann dann der resultierende Gegenwind abgelesen werden (hier: 52 mph).

Preisfrage: Welche Voraussetzung muss gelten, damit das Resultat stimmt?

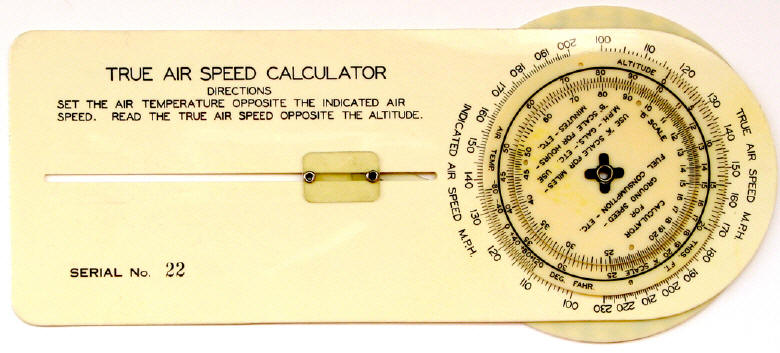

Rückseite: Der "True Air Speed Calculator" dient dazu, Abweichungen des Geschwindigkeitsmessers zu korrigieren.

Links wird die abgelesene Geschwindigkeit in der Luft (Indicated Air Speed) der Lufttemperatur (Air Temp) gegenübergestellt, z.B. hier -40° Fahrenheit gegenüber von 130 mph. Rechts kann man dann gegenüber der Flughöhe (Altitude) die tatsächliche Geschwindigkeit in der Luft (True Air Speed) ablesen, also bei einer Flughöhe von 10000 Fuß etwa 140 mph. Die inneren beiden Skalen des Kreises stellen normale logarithmische Skalen dar und können für jede Art von Dreisatzrechnung verwendet werden.
