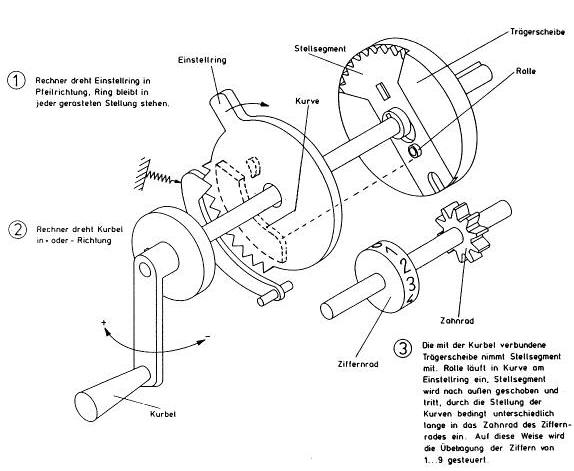

Das Stellsegmentprinzip

Quelle: Archiv E. Anthes

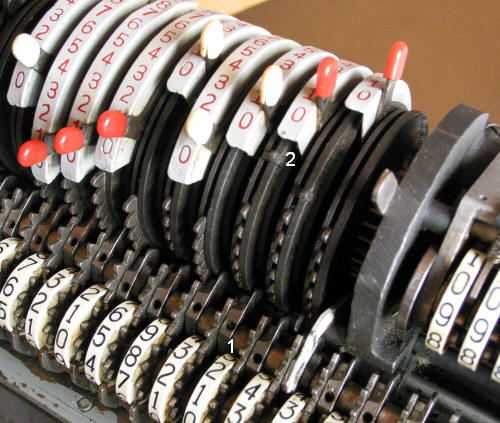

Hier eine Innenaufnahme der Marchant. Links das Einstellwerk, rechts das Umdrehungszählwerk, unten das Resultatwerk. Deutlich sichtbar sind die Teilweise vorgeschobenen, teilweise schon wieder zurückgefahrenen Zahnsegmente. Das sind Zahnradbögen, die nur für den Teil einer Umdrehung in Verbindung mit dem Resultatwerk gebracht werden.

Auch der Mechanismus des Zehnerübertrags ist sichtbar: Zahnrad 1 hat beim Zehnerübergang den davor liegenden Hebel nach vorn geschoben. Zahn2 wird bei fortgesetzter Umdrehung von diesem Hebel nach links gezogen werden und das Zahnrad der höheren Stelle um 1 weiterdrehen. Dies geschieht bei den einzelnen Stellen nicht gleichzeitig, sondern zeitlich versetzt.
